PLC控制低烟无卤造粒生产线_安蚌埠直销

1. 原料混合：将低烟无卤树脂、阻燃剂、PLC控制低烟无卤造粒生产线_安蚌埠直销抗氧剂等按配比投入高速混合机，常温混合5-10分钟，确保物料均匀分散。

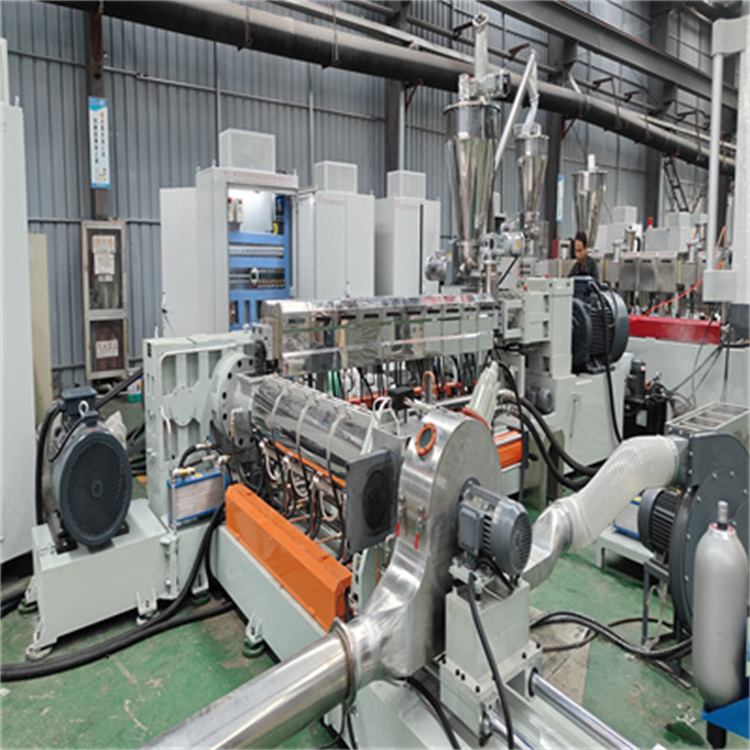

2. 熔融塑化：混合后的物料进入双螺杆挤出机，温度分三段控制：

- 喂料段：120-150℃（预热物料，防止架桥）；

- 塑化段：160-190℃（核心塑化区，使树脂完全熔融并与助剂融合）；

- 均化段：180-200℃（稳定熔体粘度，保证造粒均匀）。

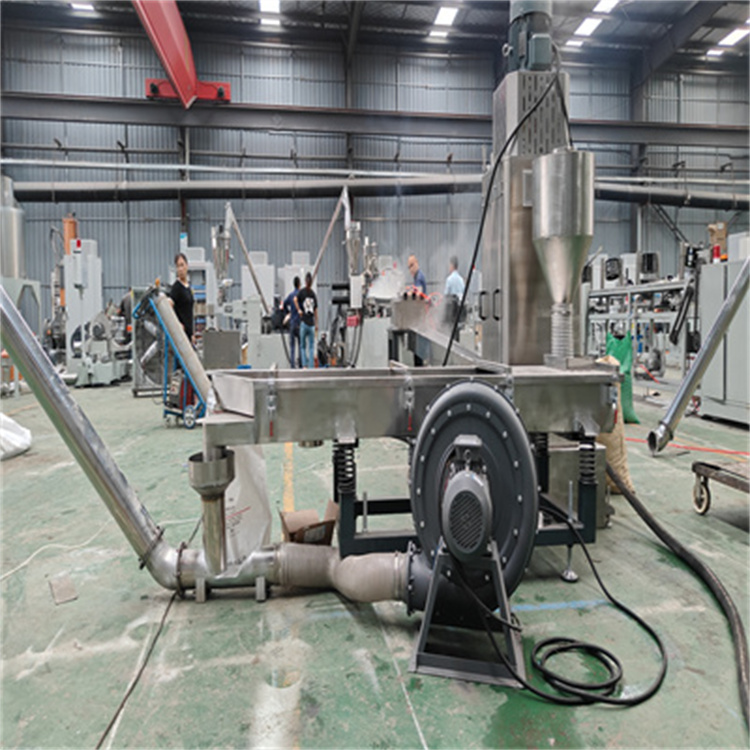

3. 挤出切粒：熔融物料经模头挤出成条，由冷却水槽（水温20-40℃）快速冷却定型，再通过切粒机切成3-5mm的颗粒。

4. 干燥筛选：颗粒经振动筛筛选除杂，PLC控制低烟无卤造粒生产线_安蚌埠直销进入干燥机（温度80-100℃）去除水分，终包装入库。、注意事项

1. 原料预处理：低烟无卤阻燃剂（如氢氧化镁）PLC控制低烟无卤造粒生产线_安蚌埠直销吸湿性强，使用前需在100-120℃ 下干燥4-6小时，否则造粒时易产生气泡，影响电缆绝缘性能。

2. 设备清洁：切换不同配方或停机前，需用清洗料（如PE蜡）清理螺筒和模头，防止残留物料碳化，避免下次生产时出现黑点杂质。

3. 温度监控：严格控制均化段温度不超过210℃，否则低烟无卤树脂易降解，导致电缆料拉伸强度下降（需≥12MPa）、断裂伸长率不足（需≥150%）。

4. 安全防护：操作时需佩戴耐高温手套和护目镜，PLC控制低烟无卤造粒生产线_安蚌埠直销防止熔融物料喷溅烫伤；设备周边严禁堆放易燃物，避免阻燃剂粉尘堆积引发安全隐患。低烟无卤阻燃造粒设备_低烟无卤造粒设备_蚌埠佳德http://jdjix.com/contents/254/184.html

PE碳酸钙填充颗粒生产线_硫酸钡母粒造粒机

辐照交联电缆颗粒生产线_含氟电缆颗粒造粒机_蚌埠佳德​http://jdjix.com/contents/255/185.html

PVC电缆颗粒造粒机_低烟无卤电缆颗粒造粒机_蚌埠佳德http://jdjix.com/contents/256/186.html

低烟无卤造粒机_低烟无卤电缆料造粒机http://jdjix.com/contents/254/181.html

PVC电缆料设备_低烟无卤电缆料设备http://jdjix.com/contents/254/172.html
